New product launch! ABAX release the laser rangefinder with high concealment
Time：2023-03-23 Reading times:6115
現今，實時、遠距離、高精度現場測量已經成為未來測量的重要發展趨勢。激光測距儀正是利用激光對目標的距離進行準確測定的儀器。
在工作時，激光測距儀向目標射出一束很細的激光，由光電元件接收目標反射的激光束，計時器測定激光束從發射到接收的時間，計算出從觀測者到目標的距離。
激光測距儀產品線涵蓋各類應用市場，核心技術原理涉及到激光器、接收光電二極管、光路及算法的選擇搭配。根據激光器和光電二極管的組合，技術路線分為固體激光器+APD方式，固體激光器+SPAD,半導體激光器+SPAD，半導體激光器+APD方式四種，軟件算法采用脈沖式激光測距為主。
飛芯電子針對目前市面上的激光測距儀產品進行深入研究分析，通過對技術路線的深入分析，結合自身在電學、光學和算法方面的優勢，從用戶痛點出發，提出了基于調頻連續波激光測距理論，通過仿真分析及樣機實驗驗證，解決了激光測距過程中瞬時功耗大，隱蔽性差的問題。
調頻連續波激光測距是一種新型的激光測距方法，可以進行無合作目標的非接觸測量，其測距范圍大、精度高、分辨率高，相比其他激光測距方法具有顯著的優勢，結合目前市場對于測試場景的要求，在高精度測量中擁有著廣闊的應用前景。

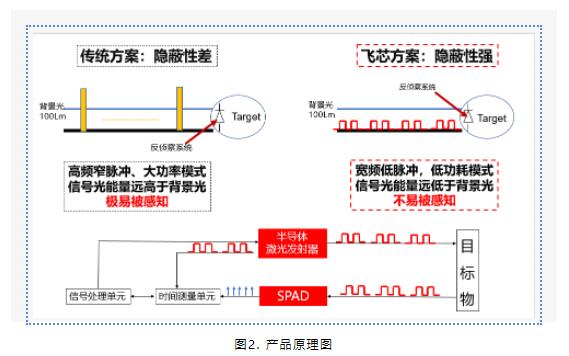

飛芯電子ABAX-CJ-01針對傳統方案隱蔽性差的情況，采用1550nm人眼安全波段半導體激光器作為光源，蓋革模式雪崩光電二極管作為接收器，FMCW算法作為測距基本原理，取代目前市面上的高頻窄脈沖，大功率模式的測距儀，可實現更遠的測距范圍和更高的測距精度，如圖2所示。該產品信號光能量遠低于背景光，不易被反紅外偵測系統所監測，屬于飛芯電子全自主知識產權產品，目前已申請國家相關專利【專利號：2023101058530】。
該產品具有如下特點：
基于FMCW原理，極低信號發射功率，隱蔽性好；
性價比高，在相同性能下，每公里價格最優；
測距距離遠、精度高、功耗低、使用壽命長；
人眼安全性高，抗干擾能力強，環境適應性強；
具有靈活的工作模式，操作方便簡單；
符合人體工學設計，小巧輕量，便于攜帶。

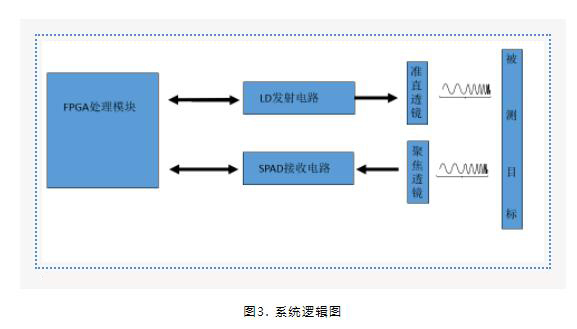

ABAX-CJ-01激光測距儀系統采用全國產化元器件，具有自主知識產權，通過LD發射電路，打出激光束，經過準直透鏡后，從被測目標上返回，經過聚焦透鏡后，被SPAD接收電路接收。FPGA處理模塊對收到的數據進行處理，如圖3所示。

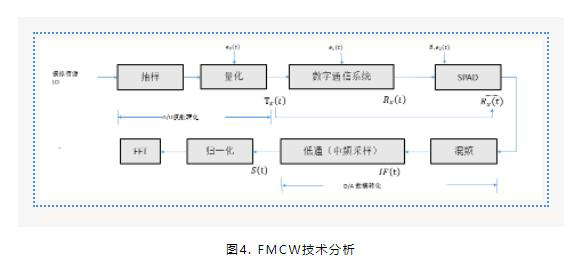

在算法方面，以調頻連續波為核心的探測機理，FPGA產生離散性調頻信號。利用此離散型調頻信號驅動半導體激光器LD發光，調制光經目標反射回來后被SPAD接收，SPAD接收后得到的觸發信號與驅動LD發射信號的本振信號進行混頻，得到差頻信號，利用FFT即可求得差頻信號對應的測距距離。如圖4所示。
結合測距儀在應用場景中背景光干擾問題，算法方面經過飛芯電子前沿團隊多次論證分析，進行創新，通過中頻采樣求和可以濾除高頻成分，通過歸一化處理，可以消除信號中的直流成分，通過快速傅里葉變換可以得到我們需要的目標低頻成分的頻率。

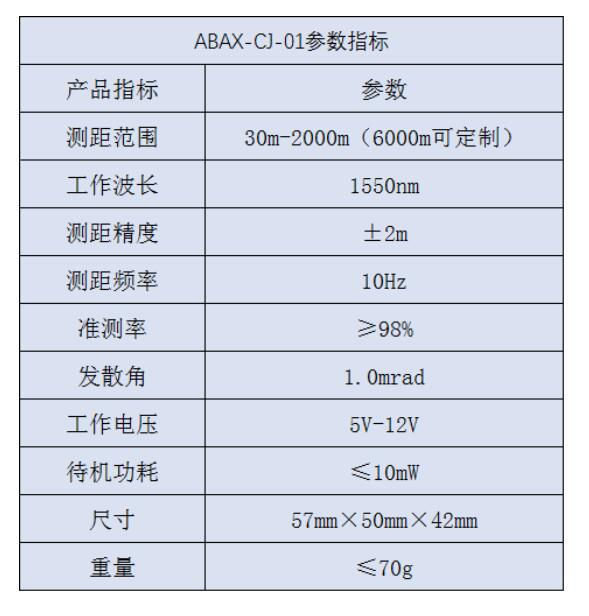

經過理論分析、仿真及產品迭代，目前飛芯電子激光測距儀產品參數如下表所示，目前產品在進一步迭代優化中，歡迎各企業及工程師進行咨詢溝通。
