近年來，隨著無人駕駛、智能安防、消費電子和機器人產業的飛速發展，市場對于傳感器的需求日益旺盛，作為具有深度信息的圖像傳感器，激光雷達憑借使用環境范圍廣（無論白天還是夜晚均可正常工作）、感知精度高、響應速度快等優點，被廣泛應用于各個領域。基于單光子雪崩二極管（SPAD）的激光雷達憑借其靈敏度高、探測距離遠、集成度高等優點成為目前激光雷達的主流方案。為了使激光雷達系統的設計者在設計系統時有目的地選擇設計途徑，在真實的系統完成之前就能夠?qū)ο到y(tǒng)的性能有一個完整的認識，本文以激光雷達原理為基礎，從系統子模塊的特性出發，建立了基于SPAD 單光子探測器的激光雷達模型。通過數學表達和模擬仿真提供了系統建模方案，從而提高研發效率、降低研發成本、引領研發方向。

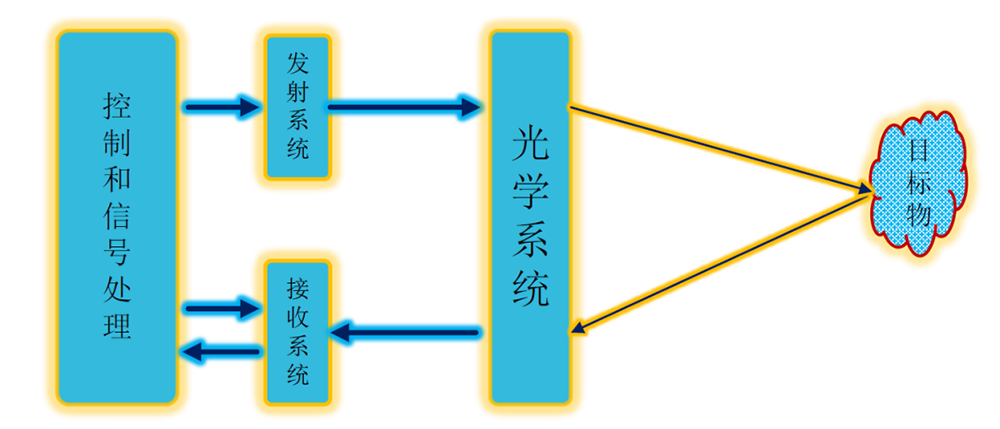

圖1 激光雷達系統框圖

激光雷達原理

激光雷達的基本原理：在控制系統的控制下發射系統發射一束一定功率的激光束，通過光學系統后經過大氣輻射到目標物上，目標反射回來的回波通過光學系統后被接收系統接收到，信號處理系統通過處理提取有效的信息。

激光雷達方程：

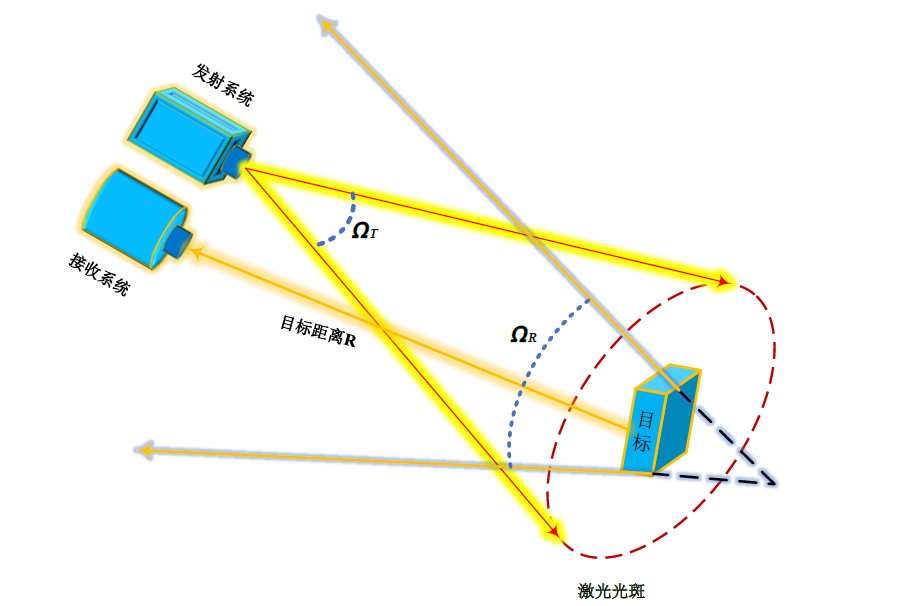

式中：Pt為系統發射脈沖能量，Pr為回波脈沖能量，R為目標距探測系統的距離，ΩT為發射的光學系統的發散立體角，ηST為發射光學系統的傳輸效率，ηa為大氣傳輸效率，ρ為目標物體反射率，At為目標物體的反射面積，D為接收孔徑的直徑, ΩR為目標物體到接收物鏡的發散立體角，ηSR為接收光學系統的傳輸效率，圖2展示了激光雷達方程模擬示意圖。

圖2  激光雷達方程模擬示意圖

從公式1可以看出，激光雷達方程主要由三部分組成，①系統發射到目標視場范圍內的能量密度;②目標反射回來的能量比例;③目標反射回來到系統光學接收口徑處的能量比例。

單光子探測器的激光雷達

傳統激光雷達采用的光電探測器都是線性模式(Liner mode)探測器， 能夠按照比例將回波光信號換為電流信號， 從而可以反映回波光信號強度隨時間的變換關系。當回波光信號十分微弱時，即使探測器內部具有較大的放大增益，輸出的光電流強度仍會遠小于暗電流。對于能量微弱到單個光子級別的回波信號，傳統的探測器無法探測。基于 SPAD 單光子探測器在性能上具有巨大的提升，將探測靈敏度提高到單光子量級，可以增大對信號的探測能力。

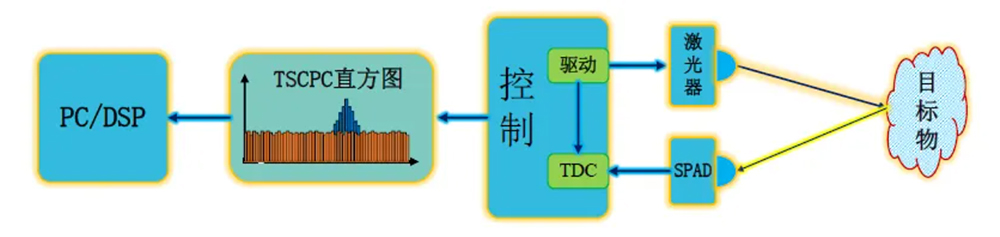

基于SPAD單光子探測器的激光雷達原理如圖3所示：發射端向目標發射脈沖型激光，接收端的SPAD接收從目標反射回來的回波，經過淬滅電路將接收信號轉化為數字信號，進入TDC獲得接收信號的時間戳，將時間戳對應到相應的測距直方圖上，重復發射激光脈沖，利用TCSPC技術多次累計并統計生成直方圖，將累計得到直方圖送入DSP進行信號解調，最終獲得目標距離和反射率等信息。

圖3  基于SPAD單光子探測器的激光雷達測距示意圖

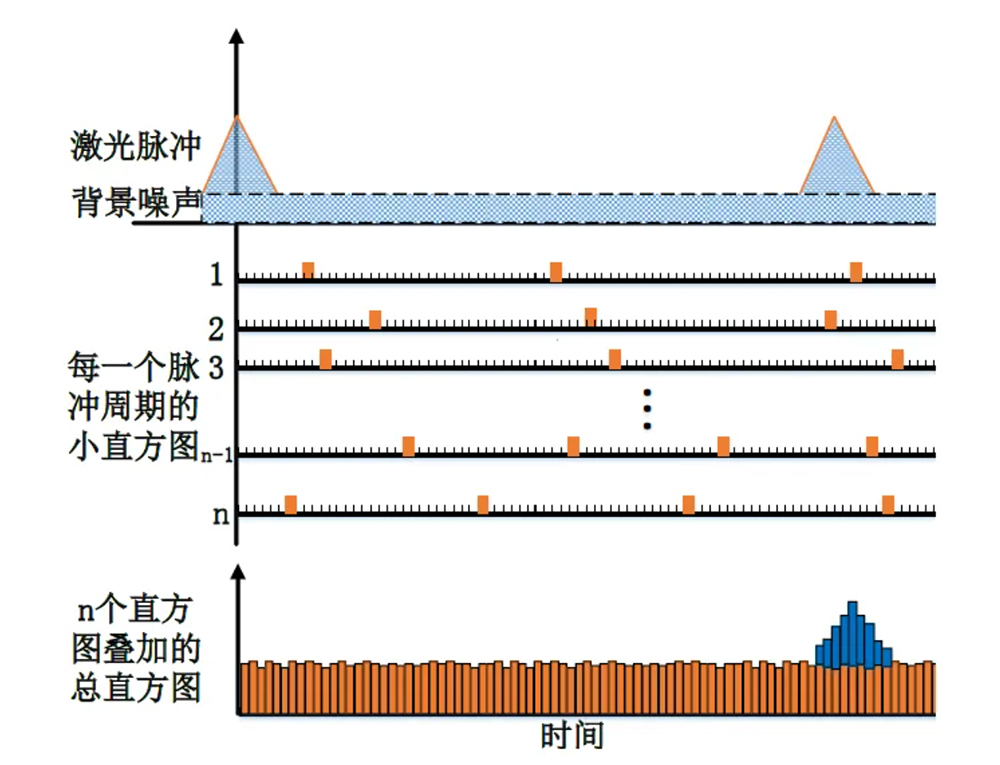

圖4清楚的展示了發射三角脈沖經過SPAD探測器在有背景光情況下多次累計后的統計直方圖的形成過程。單光子探測器僅能探測光信號的有無，而無法探測光信號的強弱，所以單個子周期內的探測數據可能是目標回波光信號，也可能是環境背景噪聲、探測器暗計數等原因造成的虛警，因此需要多個脈沖周期來確定信號的位置。信號的回波脈沖時間一定，因此光子觸發的時間寬度等于脈沖的寬度，且一個脈沖中光子的觸發概率服從脈沖包絡的形狀相同的分布，但是噪聲光子觸發時間隨機，經過多個脈沖周期的積累后，TCSPC能夠重建發射脈沖的波形和背景觸發的時間分布直方圖。

圖4 時間相關單光子技術示意圖

單光子探測器的激光雷達的系統建模

對于單光子SPAD 單光子探測器的激光雷達的建模仿真主要依據激光雷達方程，并從三個部分建立整個激光雷達的工作過程。1）發射系統，2）能量傳遞和噪聲模型，3）接收系統。

01 發射系統

發射是激光雷達信號的開端，數字電路產生的脈沖信號輸入給激光驅動，變成實際的光脈沖后，在時域上可以看到完美設計的波形，但是在實際的工作過程中，難免會發生時間抖動、脈沖變形、能量損失等非理想因素，由于最終的累計直方圖是發射脈沖的直接反映，這些發射系統的非理想特性都會在整個測距過程中成為誤差來源的一部分，因此對于發射部分的建模具有十分重要的意義。

02 信號模型 & 噪聲模型

1）信號建模

激光脈沖從激光器發出以后，會受到發散角、接收視場角，大氣傳輸速率、目標反射率，目標距離等諸多因素影響，這些影響波形和能量，在建模過程中，需要充分的考慮激光雷達的應用場景，結合光學建模，將雷達方程中得到不同的參數帶入其中，得到回波波形和回波能量。

2）噪聲建模

在激光雷達的工作過程中，SPAD單光子探測器而言，其噪聲主要來自環境噪聲和像素噪聲。環境噪聲包括燈光和太陽光，其中太陽光是環境噪聲的主要來源。太陽光譜分布較廣，為限制其產生的干擾，需配置與發射波長相對應的濾光片。若發射中心波長與濾光片帶寬選定，則目標靶面單位面積的環境光光強。

其中：Eλ’為太陽光光譜能量分布，Δλ為濾光片寬度。

03 接收系統

接收系統主要涉及的是SPAD和TDC的性能指標的數學描述。

1）SPAD

對于SPAD的模型主要是使用其性能參數進行數學描述，其主要的量化參數有：1）單光子探測效率: 單光子探測器的探測效率表示入射光子能被探測到的概率；2）死區時間: 單光子探測器相鄰兩次探測的時間間隔；3）暗計數: 內部熱噪聲或半導體材料自身晶格缺陷等導致產生載流子，使得單光子探測器在黑暗環境下仍有部分噪聲信號的輸出，其產生的頻率稱為暗計數率；4）后脈沖概率：?jiǎn)喂庾犹綔y(cè)器發生雪崩時，有一部分載流子會滯留在倍增層中，這些滯留的載流子隨后釋放的時候也會觸發雪崩，產生非光子探測脈沖，這樣的脈沖稱為后脈沖，后脈沖的發生是有概率的，稱為后脈沖率；5）時間抖動：不同脈沖周期從SPAD產生雪崩電流到被探探測電路讀出的過程存在著時間差異，這種差異在累計一段時間后會呈現為一種分布，稱為時間抖動分布。

2）TDC

TDC的功能是將SPAD探測到的時間轉換為數字輸出，主要的量化參數有:1)時間分辨率: TDC時間檔位寬度,一般以時鐘周期表示;2)精度:TDC時間檔位寬度的抖動;3)帶寬:TDC能夠測量的時間范圍(TDC的量程)。

04 系統建模

系統建模的過程，即將各個不同的模塊的物體特性數學化，再將性能參數和非理想特性使用數學公式刻畫為符合實際的解析表達，為了直觀的展示建模的結果，需要將相應的解析表達代碼化，最后將實例化的參數帶入仿真，得到表格化和圖表化的結果。

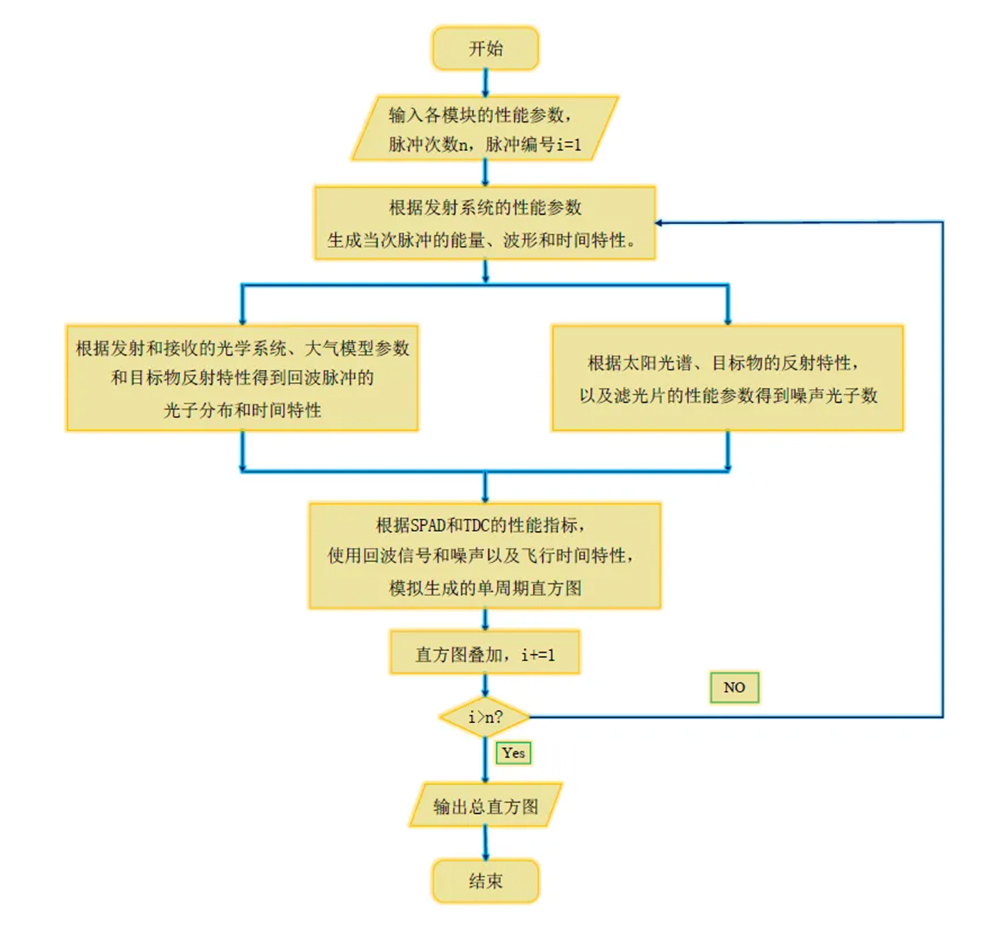

基于SPAD的激光雷達系統建模過程如圖5所示:

圖5  基于SPAD單光子探測器的激光雷達測距建模過程示意圖

結語

本文以激光雷達方程為原型，從激光雷達的子模塊觸發，梳理了基于SPAD探測器的激光雷達的建模過程，為激光雷達的模擬和仿真提供了有效的參考，將各個子系統有限連接，為系統設計指明了方向，提升了研發效率，降低了研發成本。
